ALU COMPACT 77

Für Tische mit Untergestell oder zum Unterbau von Kulissentischen

Vorteile

Material

Aluminium – der Beschlag kann in roh oder eloxiert geliefert werden. Präzise Profilgeometrien optimieren die Handhabung und eine hohe Sicherheit.

Belastung

Die ALU 77 Standardauszüge sind ausgelegt für 115 kg bei gleichmäßiger Belastung. Alle Angaben sind immer abhängig von der Materialstärke sowie der Zug- und Biegefestigkeit.

Auszug

Das Auszugssystem KOMBI ermöglicht durch die innovative Winkel-Konstruktion eine zentimetergenau planbare Höhenausführung.

Synchron-Ausführung

Da Auszugssystem ALU 77 kann als Synchron-Ausführung, als Synchron-Ausführung mit Seilbremse, Synchron-Ausführung mit Komfortbremse oder ohne alles bestellt werden.

Zubehör

Runden Sie Ihr Produkt durch passendes Bewegungs- und Komfortzubehör ab: Unser Auszugssystem KOMBI ist kombinierbar mit passendem Zubehör wie der FM Klappmechanik oder bei Holzrahmen z. B. auch mit der FFM flachen Klappmechanik. Sprechen Sie uns hierzu an.

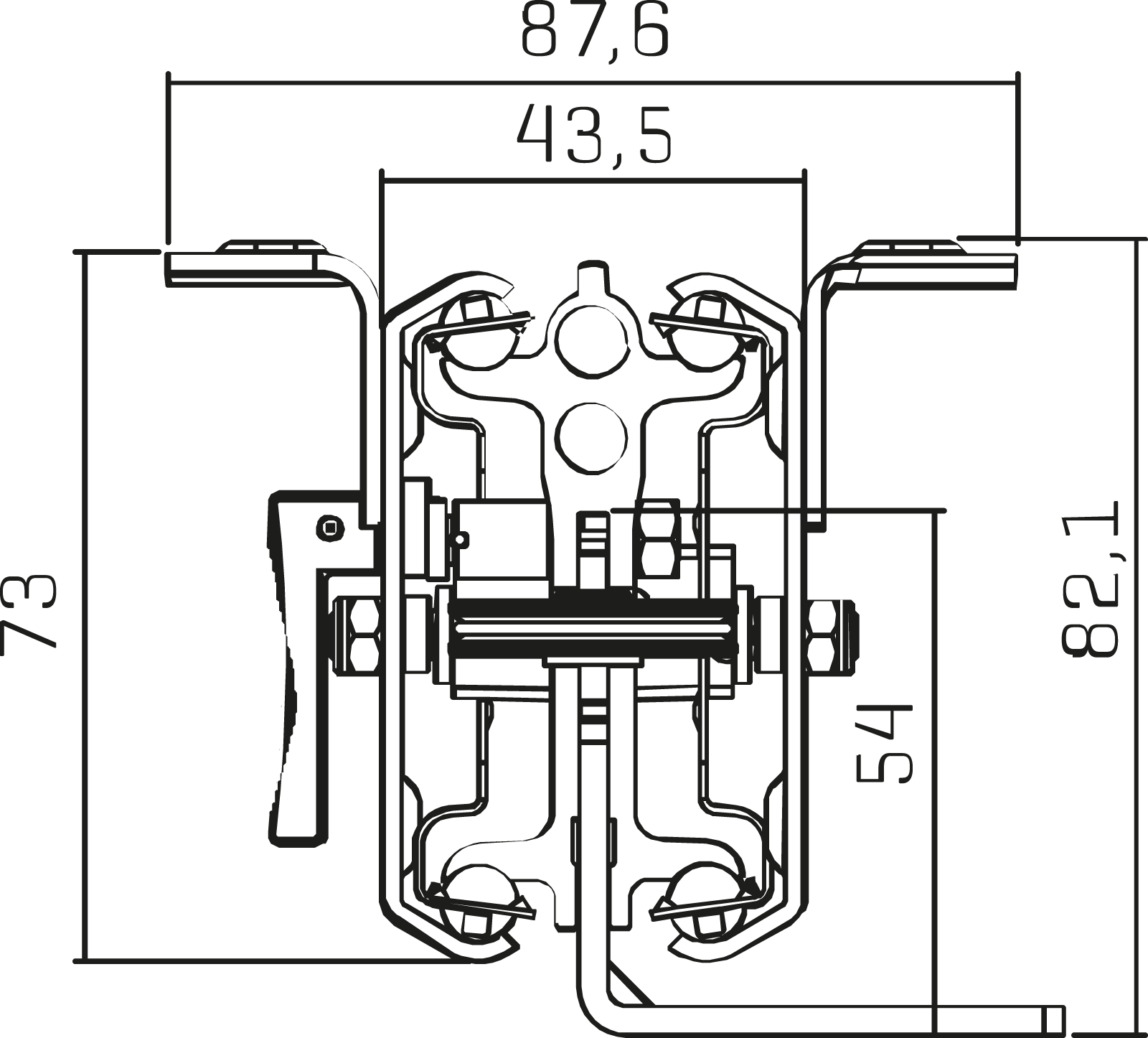

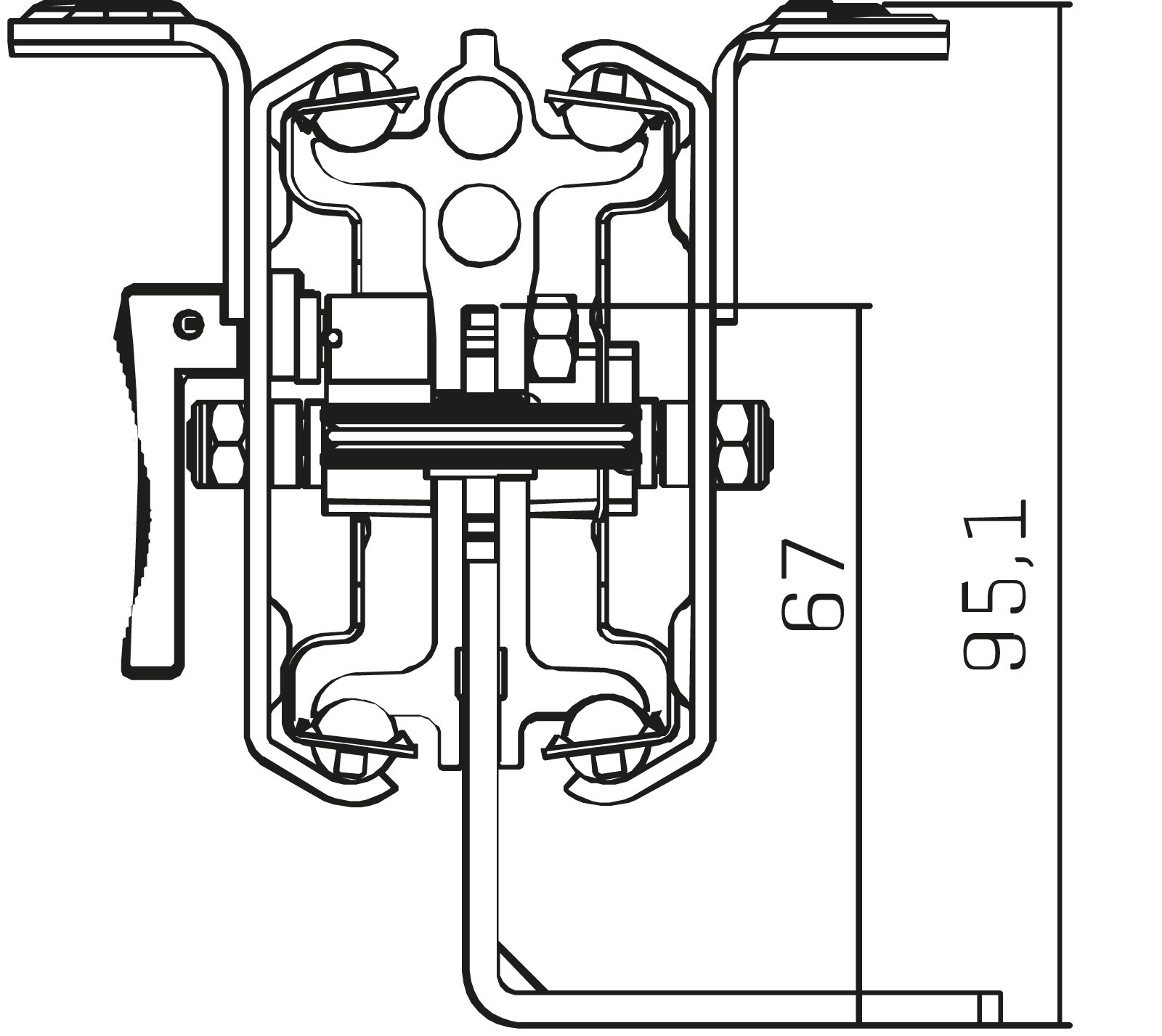

Technische Details

Bezeichnung¹	Länge²	Einlegeplatten	Bauhöhe	Belastung
77 Bauhöhe
	x	y	z
A7/720.A7	720 mm	2 x 500 mm	82 – 104 mm	115 kg
A7/980.A7	980 mm	3 x 500 mm	82 – 104 mm	115 kg
A7/1200.A7	1.200 mm	4 x 500 mm	82 – 104 mm	115 kg
A7/1500.A7	1.500 mm	5 x 500 mm	82 – 104 mm	115 kg
A7/1800.A7	1.800 mm	6 x 500 mm	82 – 104 mm	115 kg

77 Classic Version
	x	y	z
A7/720.A7	720 mm	2 x 500 mm	82 – 104 mm	115 kg
A7/1500.A7	1500 mm	3 x 500 mm	82 – 104 mm	115 kg

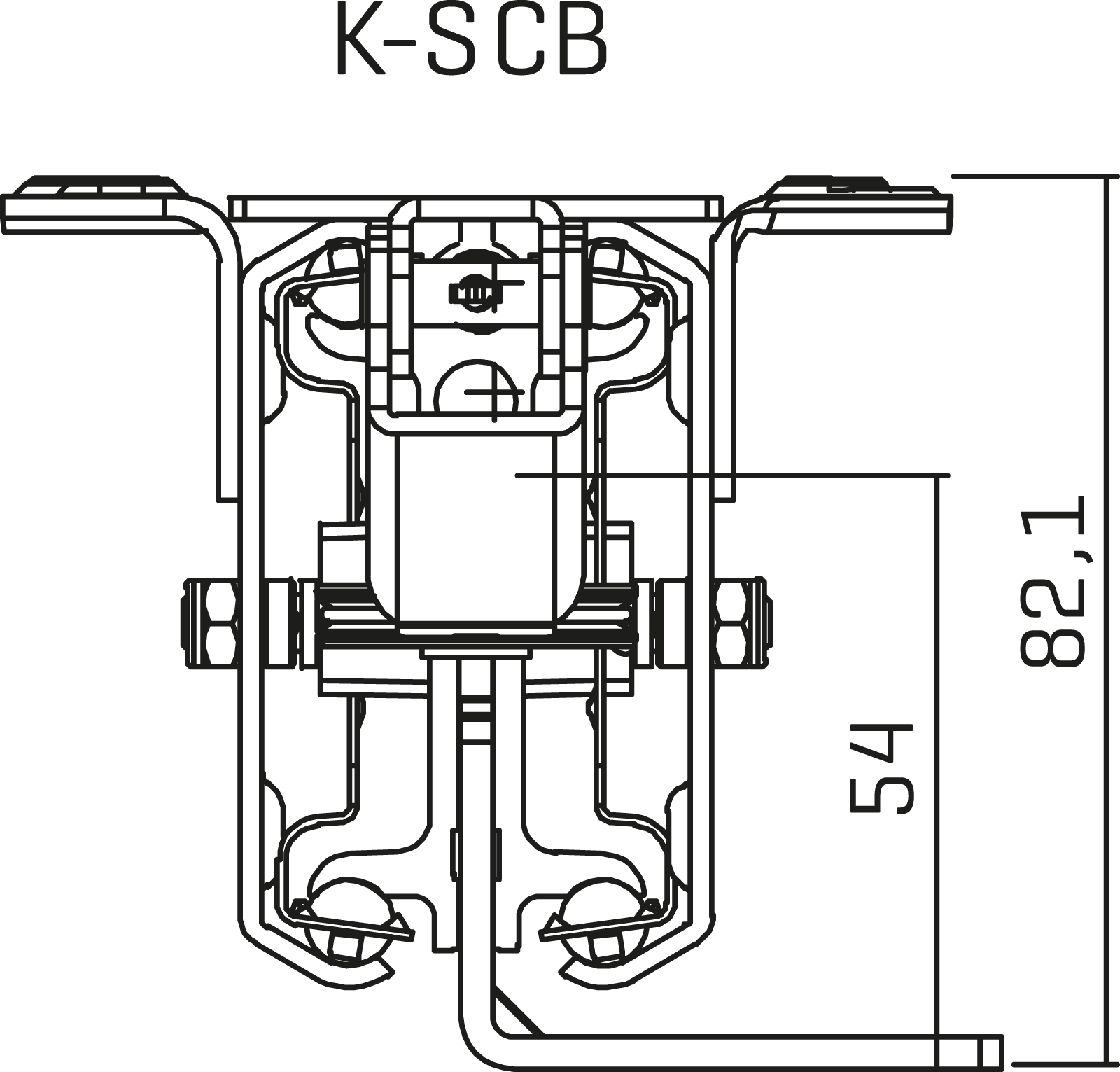

1) A7 = Alu 77 | A7-S = Synchron | A7-SB = Synchron mit Bremse | A7-SCB = Synchron mit Komfortbremse
2) Bei unserer Tabelle handelt es sich um Beispiele. Bitte sprechen Sie uns wegen weiterer Maße an.
