ALU FRONTSLIDE UNIVERSAL 44

Für Design-Tische mit geringer Aufbauhöhe bis 115 KG Belastung

Vorteile

Material

Aluminium – pressblank oder verschiedenen Eloxaltönen erhältlich.

Große Spannweiten

Das Auszugssystem ALU 44 UNIVERSAL ist für große Spannweiten, bietet einen flachen und attraktiven Einbau und ist bis zu 4.000 mm, ohne Durchbiegung, bei Tischen ohne Funktion vorspannbar. Eine integrierte Edelstahlspannwelle beugt der Durchbiegung vor und ermöglicht besondere Stabilität. Die geringe Aufbauhöhe ermöglicht ein besonders attraktives Tischdesign mit hohen Belastungsanforderungen.

Belastung

Die ALU 44 UNIVERSAL Standardauszüge sind ausgelegt für 115 kg bei gleichmäßiger Belastung und einer Aufbauhöhe von nur ca. 47 mm.

Auszug

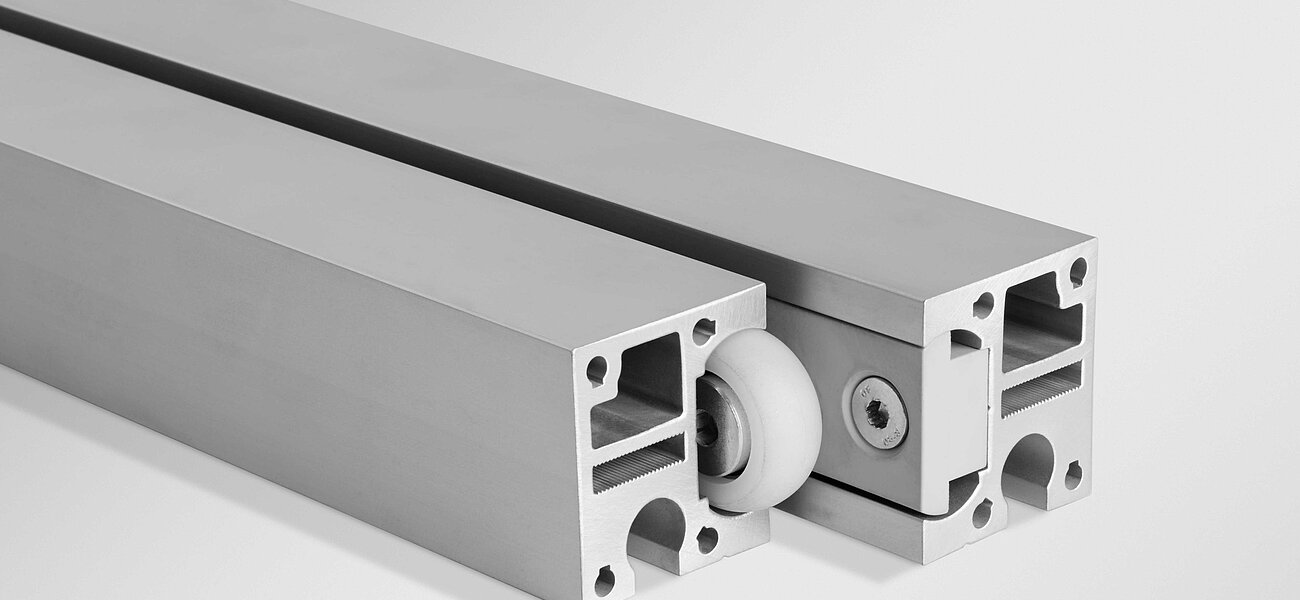

Das Auszugssystem ALU 44 UNIVERSAL ist ausgestattet mit hochwertigen, kugelgelagerten Rollen für eine besonders ruhige, gleichbleibende und leichte Laufkultur. Es bietet Ihnen den neuesten Stand der Technik und ist besonders abriebfest und schlagzäh. Auf Wunsch als Einfach- und Teleskopauszug.

Outdoor

Outdoor kompatibel

Bremse & Zubehör

Runden Sie Ihr Produkt durch passendes Bewegungs- und Komfortzubehör ab: Kombinierbar mit passendem Zubehör wie der Schraubenbremse, der FM/ FM Stop Klappmechanik oder bei Holzrahmen z. B. auch mit der FFM flachen Klappmechanik. Das Auszugssystem ALU 44 UNIVERSAL eignet sich für alle Tischblattmaterialien und ist mit allen Anbauteilen kombinierbar.

Technische Details

Bezeichnung1Länge2FahrwegBauhöheAuszugsbreiteBelastung
44 Bauhöhe
 xyz
A4UF/1200.A5U1.200 mm800 mmca. 47 mm85 mm115 kg
A4UF/1400.A5U1.400 mm940 mmca. 47 mm85 mm115 kg
A4UF/1600.A5U1.600 mm1.060 mmca. 47 mm85 mm115 kg
A4UF/1800.A5U1.800 mm1.210 mmca. 47 mm85 mm115 kg
A4UF/2000.A5U2.000 mm1.210 mmca. 47 mm85 mm115 kg

1) A4UF = Alu 44 Universal Frontslide
2) Bei unserer Tabelle handelt es sich um Beispiele. Bitte sprechen Sie uns wegen weiterer Maße an.

Technische Zeichnungen

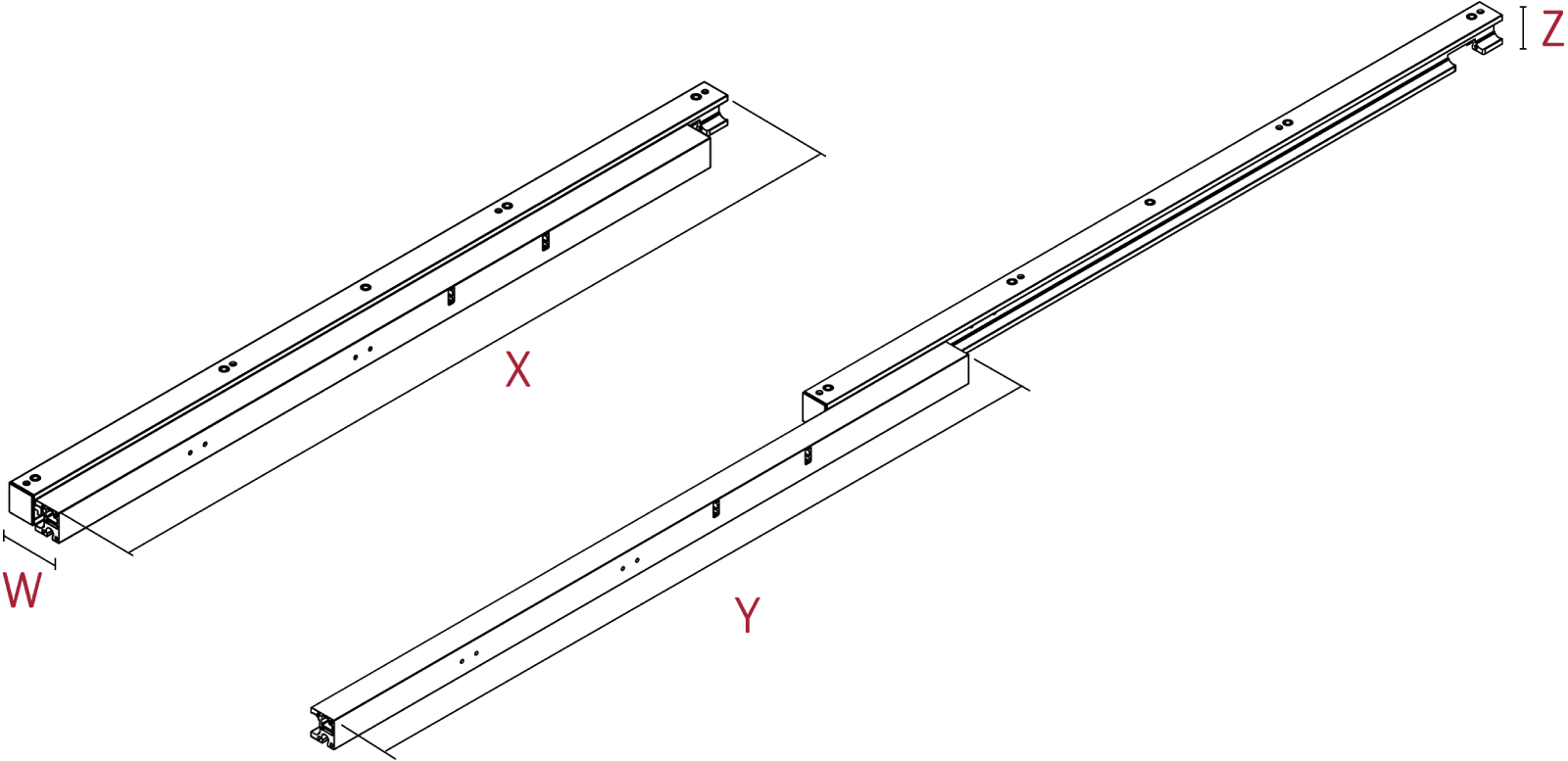

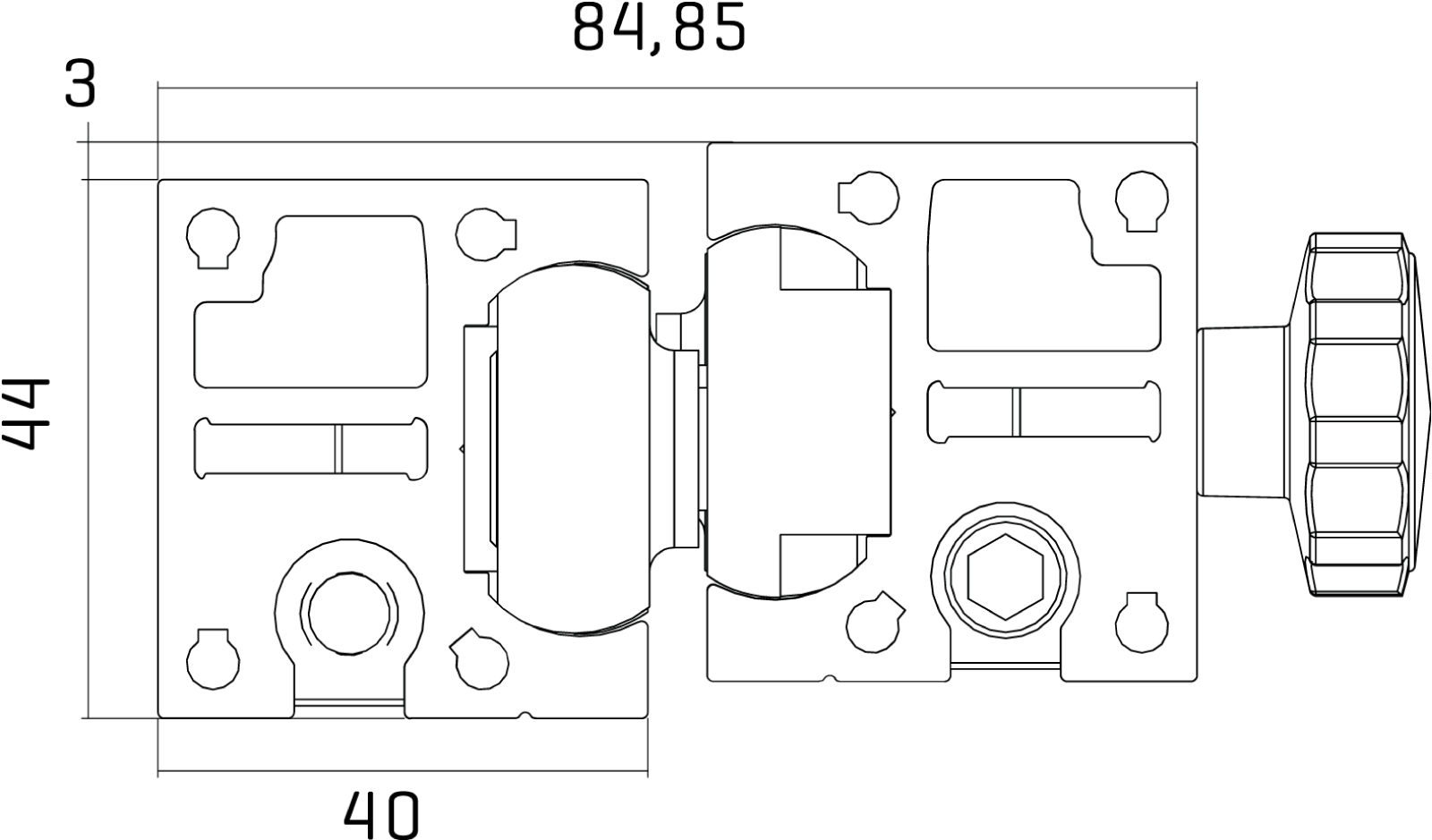

Alu 44

Bauhöhe 44 | Auszugslängen

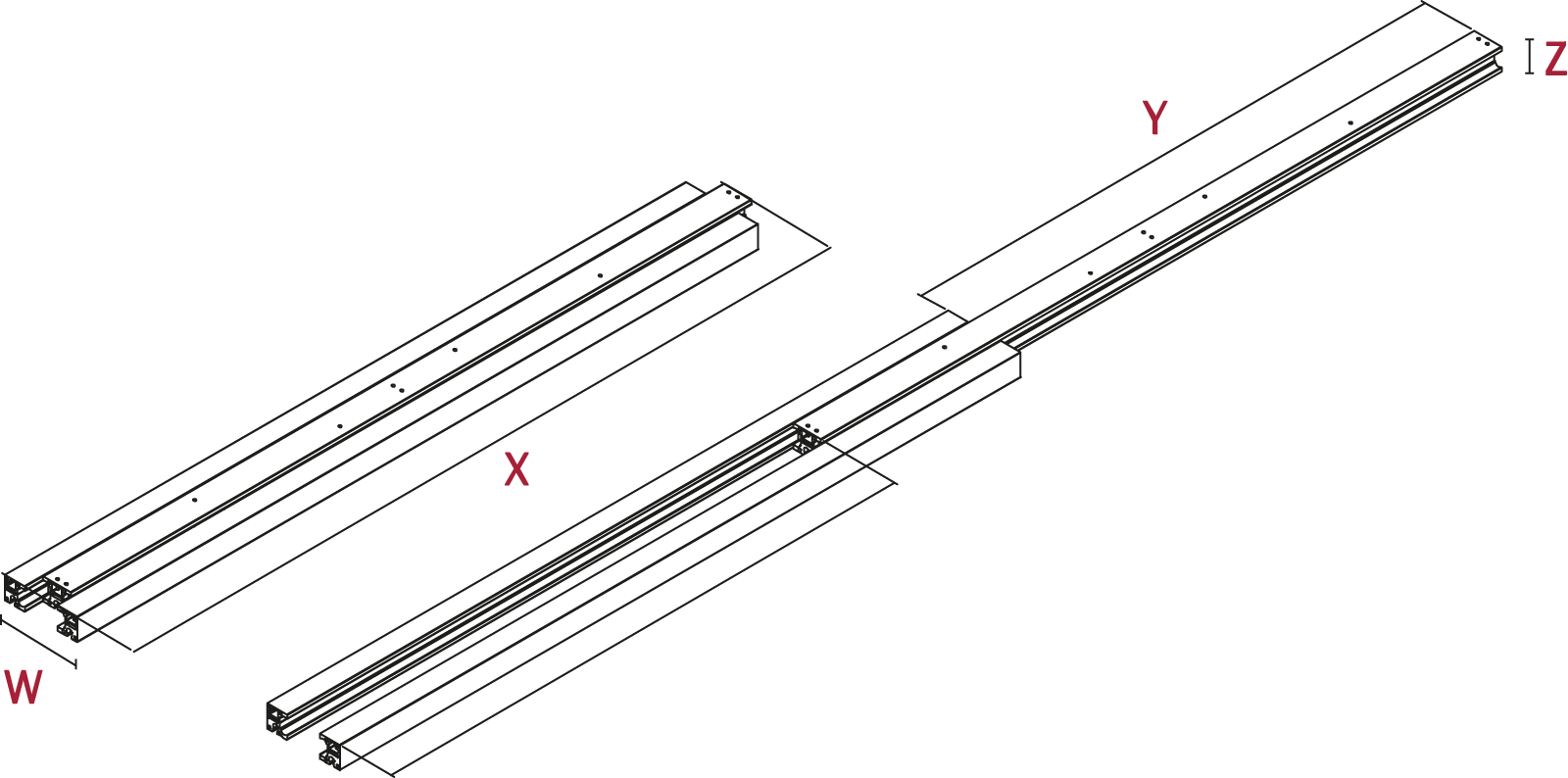

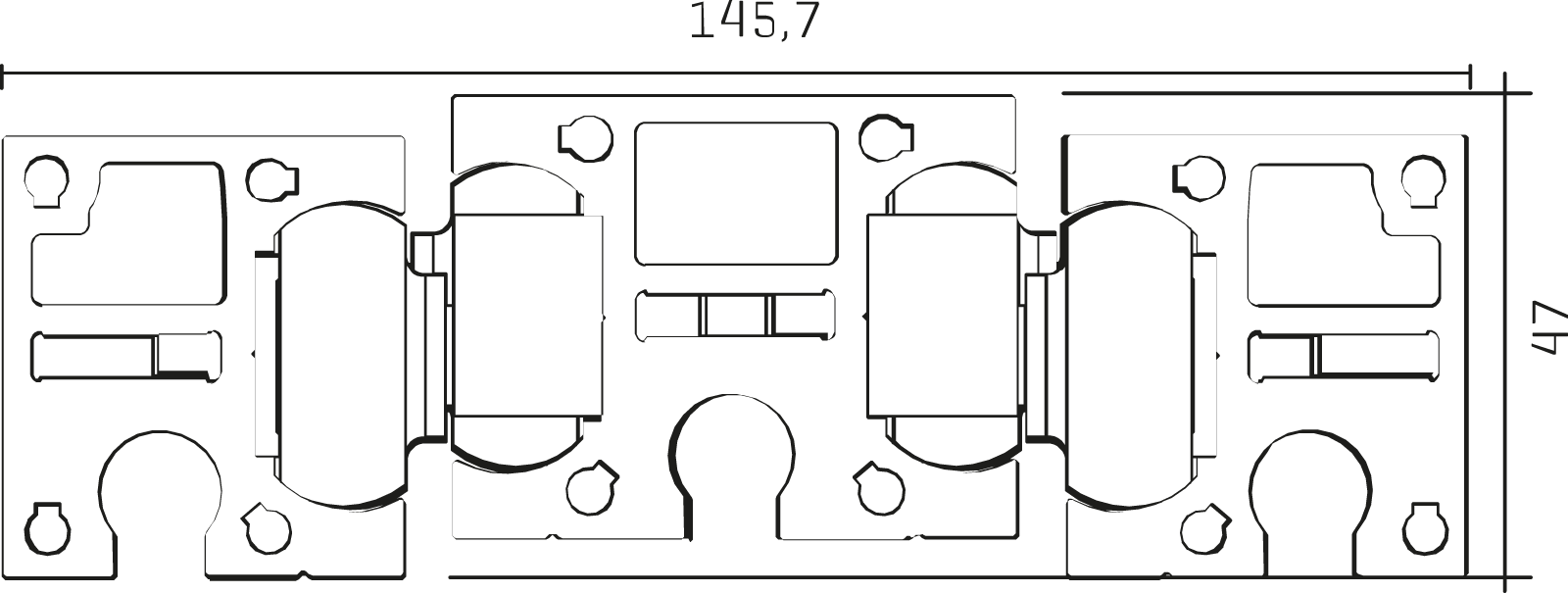

Alu 44 Teleskop

44 Teleskop | Auszugslängen

Stahlwelle

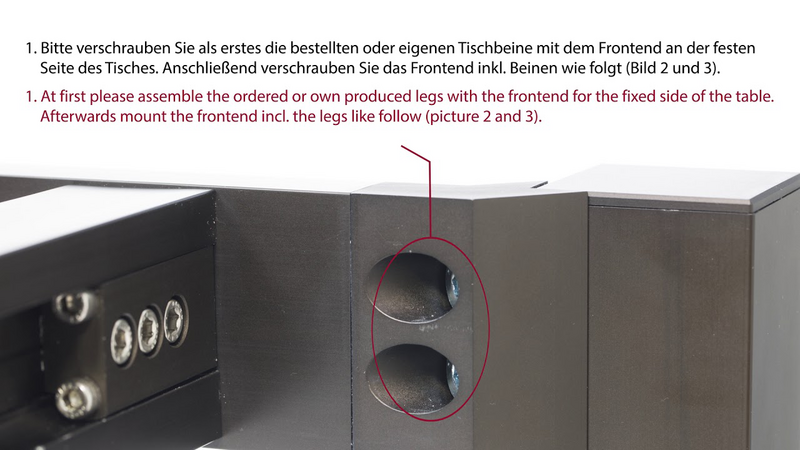

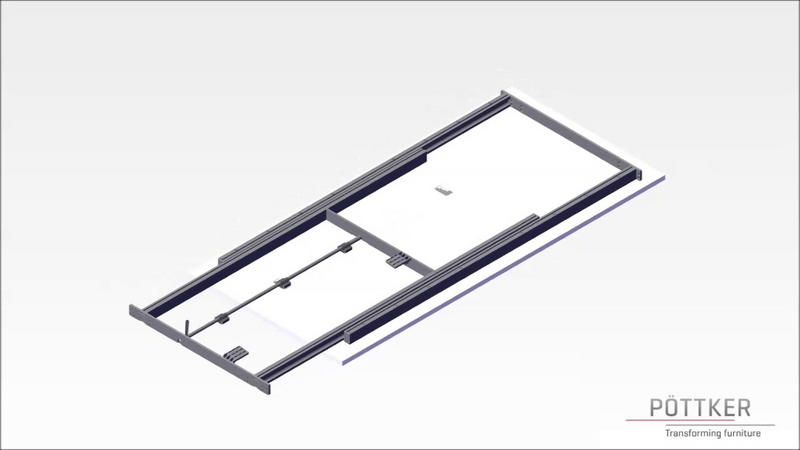

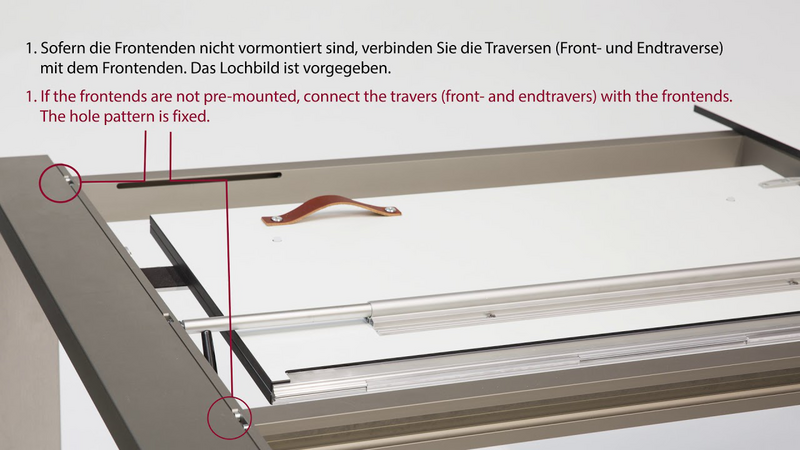

Videos

Inhalte von YouTube werden aufgrund Ihrer Cookie-Einstellungen nicht angezeigt.
Einstellungen anpassen
Inhalte von YouTube werden aufgrund Ihrer Cookie-Einstellungen nicht angezeigt.
Einstellungen anpassen
Inhalte von YouTube werden aufgrund Ihrer Cookie-Einstellungen nicht angezeigt.
Einstellungen anpassen

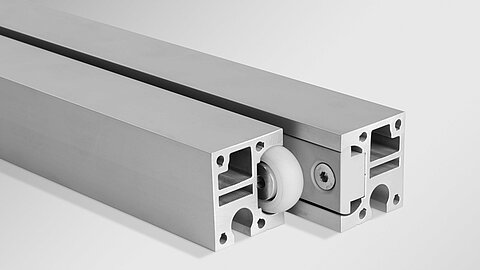

Produktbilder
