ALU/STEEL KOMBI 47

Für Tische mit Untergestell oder zum Unterbau von Kulissentischen

Vorteile

Material

Stahl und Aluminium – das einteilige Mittelprofil ist aus Aluminium; die Außenprofile sind aus hochwertigem Stahl. Die gerundete Schneidkante und die präzise Profilgeometrie optimieren die Handhabung und die hohe Sicherheit.

Belastung

Die ALU/STEEL KOMBI 47 Standardauszüge sind ausgelegt für 90 kg bei gleichmäßiger Belastung. Weitere Belastungsanforderungen finden Sie beim Kombi37, beim Kombi77, oder auch beim ALU77.  Alle Angaben sind immer abhängig von der Materialstärke sowie der Zug- und Biegefestigkeit.

Auszug

Das Auszugssystem KOMBI ermöglicht durch die innovative Winkel-Konstruktion eine zentimetergenau planbare Höhenausführung.

Synchron-Ausführung

Das Auszugssystem KOMBI 47 kann als Synchron-Ausführung, als Synchron-Ausführung mit Seilbremse, Synchron-Ausführung mit Komfortbremse oder ohne alles bestellt werden.

Zubehör

Runden Sie Ihr Produkt durch passendes Bewegungs- und Komfortzubehör ab: Unser Auszugssystem KOMBI ist kombinierbar mit passendem Zubehör wie der FM Klappmechanik oder bei Holzrahmen z. B. auch mit der FFM flachen Klappmechanik. Sprechen Sie uns hierzu an.

Technische Details

Bezeichnung1Länge2EinlegeplattenBauhöheBelastung
47 Bauhöhe | Materialstärke 2 mm
 xyz
K/460.4460 mm1 x 500 mm58 – 102 mm90 kg
K/720.4720 mm2 x 500 mm58 – 102 mm90 kg
K/980.4980 mm3 x 500 mm58 – 102 mm90 kg
K/1200.41.200 mm4 x 500 mm58 – 102 mm90 kg

1) K = Kombi | K-S = Synchron | K-SB = Synchron mit Bremse | K-SCB = Synchron mit Komfortbremse
2) Bei unserer Tabelle handelt es sich um Beispiele. Bitte sprechen Sie uns wegen weiterer Maße an.

47 Bauhöhe | Materialstärke 2 mm

58 mm64 mm70 mm75 mm81 mm83 mm92 mm102 mm

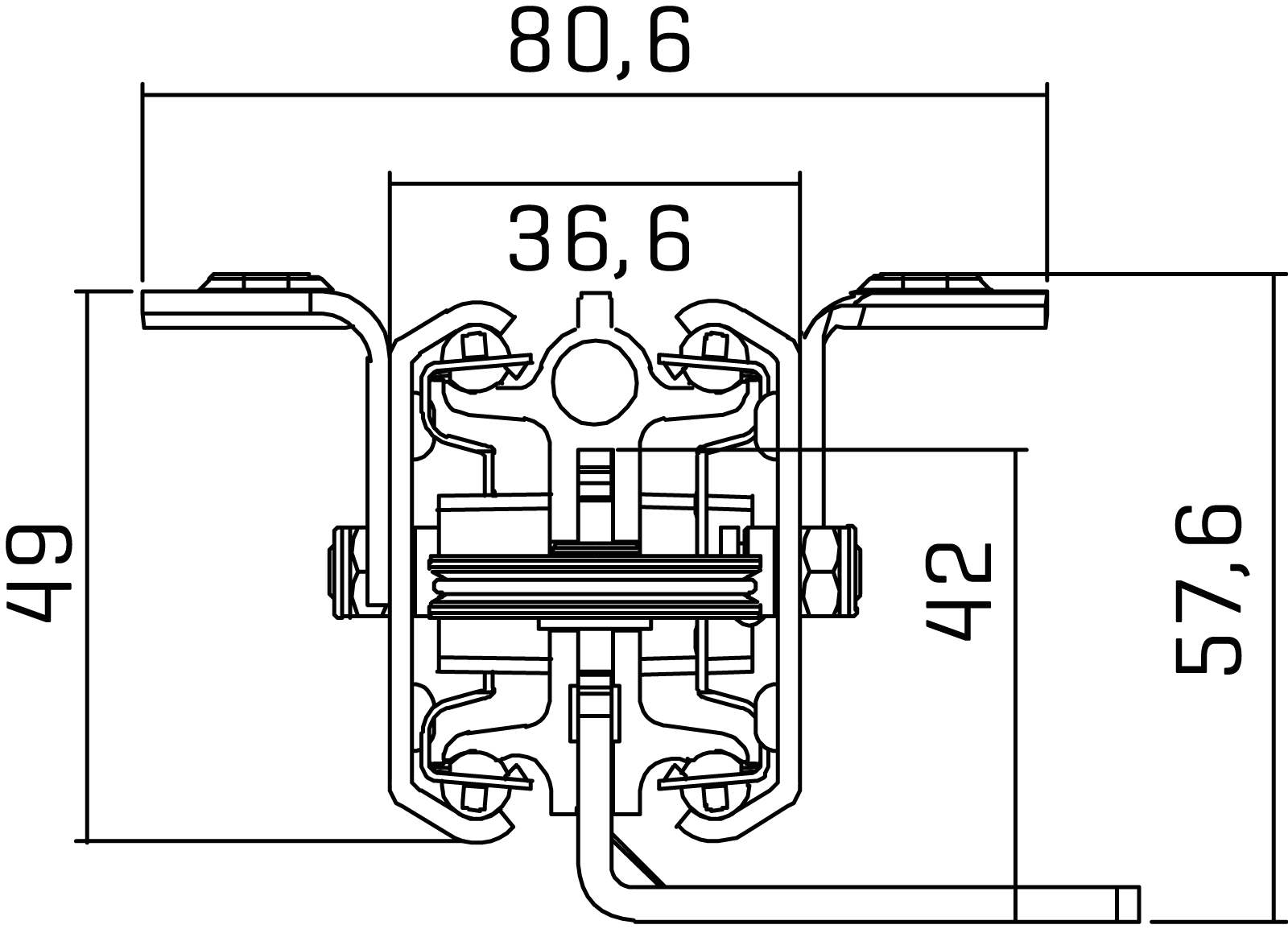

Technische Zeichnungen

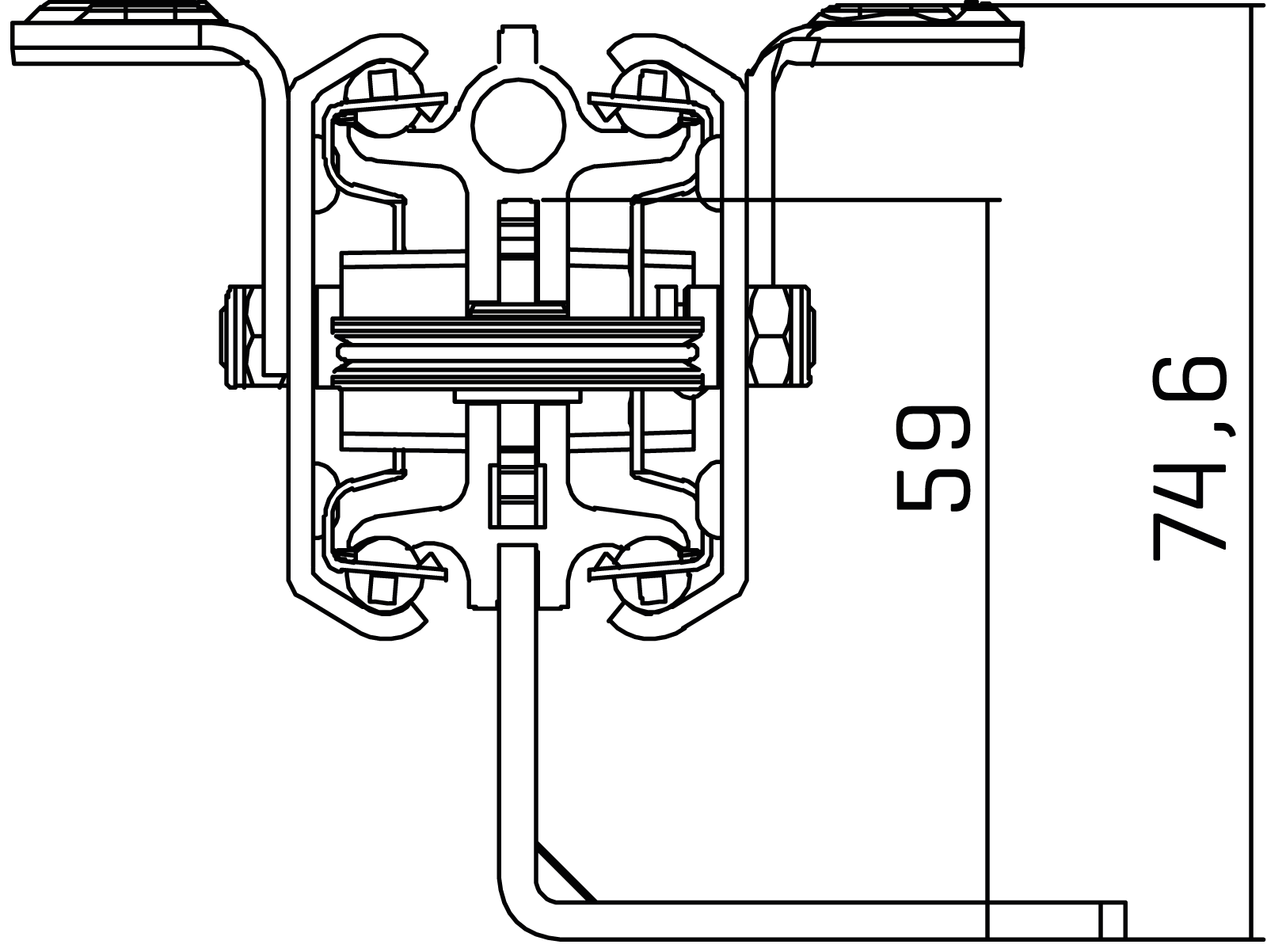

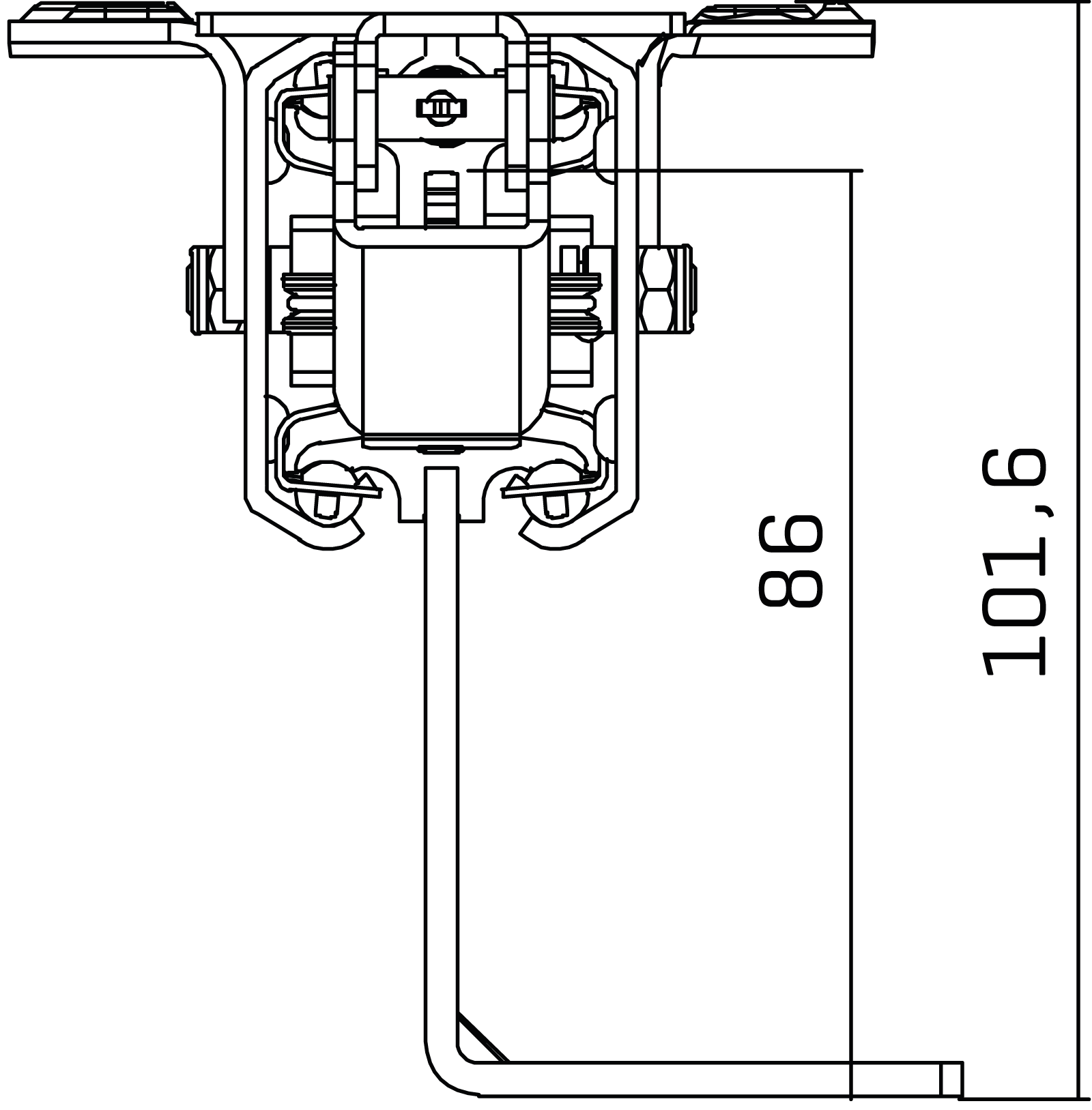

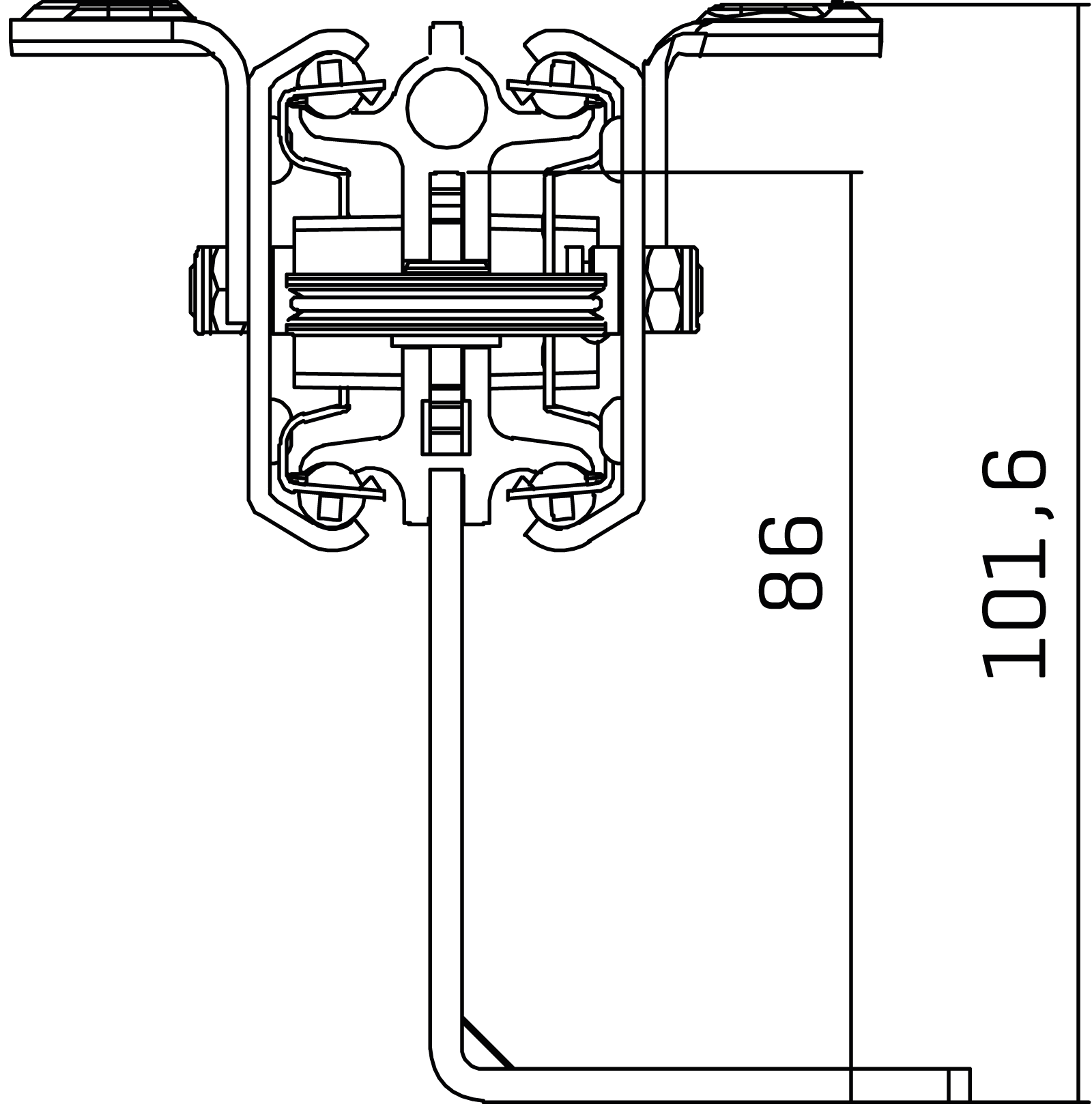

Verschiedene Bauhöhen möglich

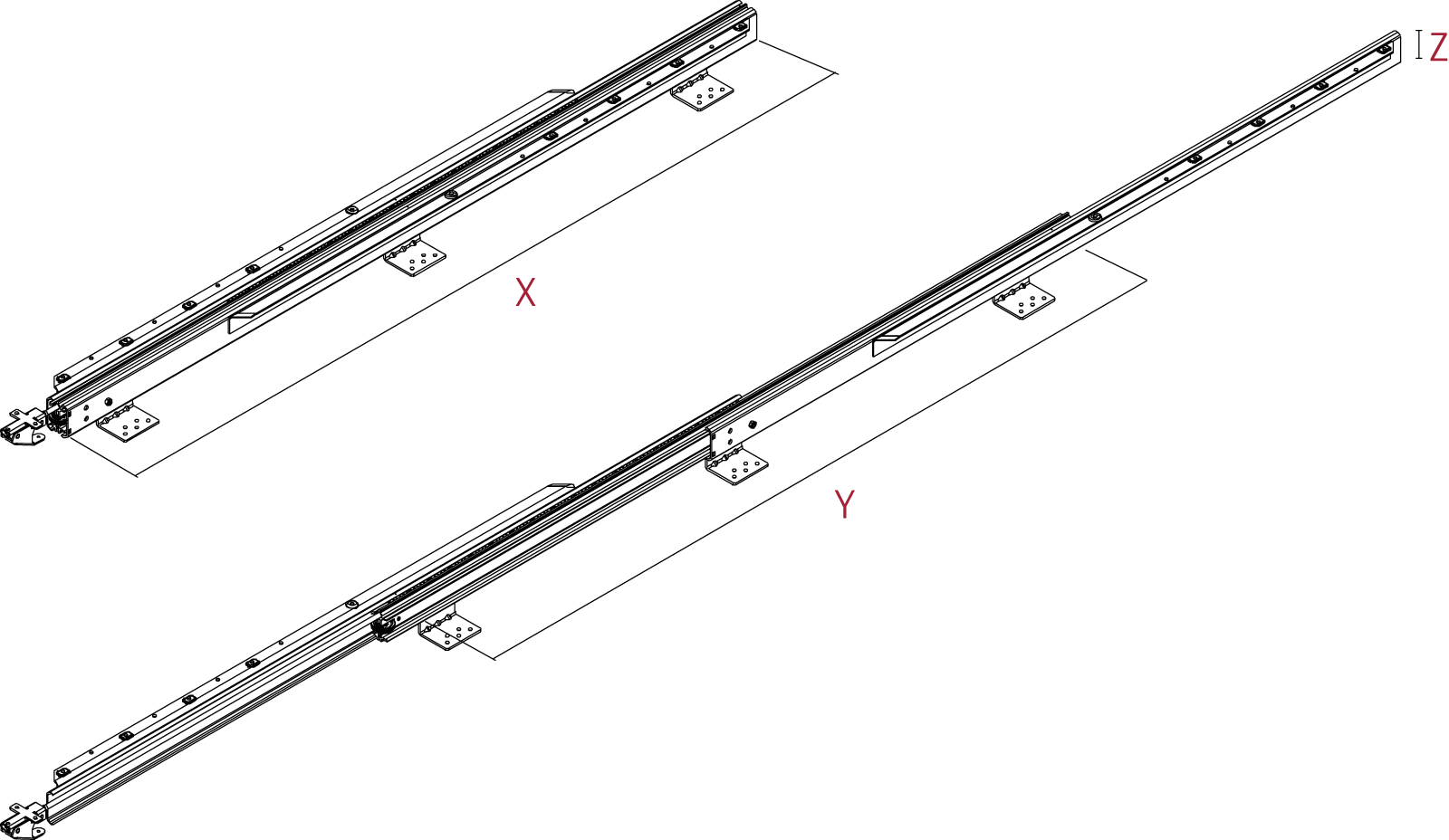

Auszugslängen

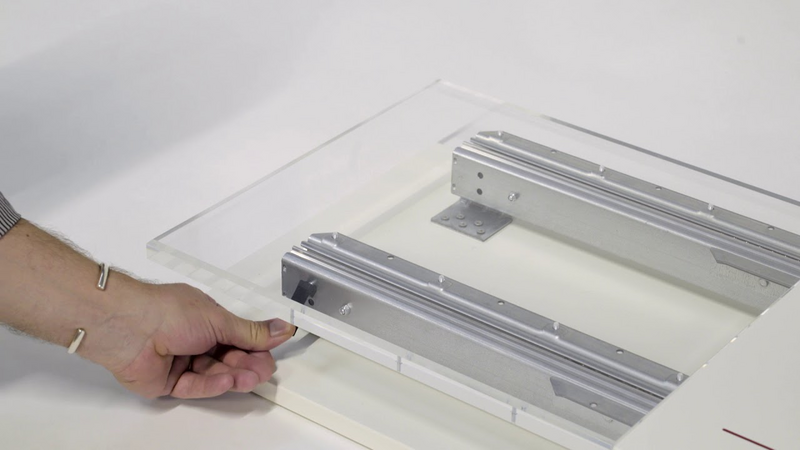

Videos
